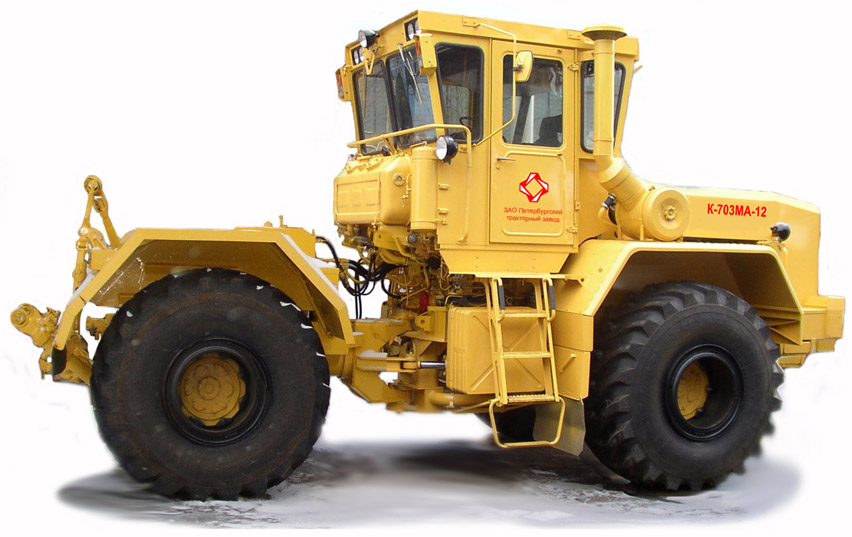

Трактор К_700 К-703 МА -12
Машина специального назначения К-703МА-12 (или К-703М-12) сконструирована на базе универсального тракторного модуля К-703МА (или К-703М), оснащенного гидрокрюком. Гидрокрюк установлен на стандартной сельхоз навеске. Модели МА и М отличаются мощностью. Для МА –около 250 л.с., а для М – около 350 л.с.
Трактор предназначен для перевозки грузов в составе транспортного поезда с прицепами и полуприцепами. На базе этого модуля создаются различные машины, которые способны выполнять разнообразные задачи при дорожно-строительных, с/х работах и прочих (перемещения грунта на дорожном строительстве, рытья котлованов, расчистка снега и др.). Например, выполнив демонтаж гидрокрюка к703 может использоваться как трактор для с/х работ.
Технические характеристики трактора к703 МА-12
|
ОСНОВНЫЕ ПАРАМЕТРЫ
|
К-703МА-12
|
К-703М-12
|
|
Номинальное тяговое усилие, кН (т) |
50(5) |
|
Наибольшая тяговая мощность, кВт(л.с.) |
111(151)
|
156(212)
|
|
Масса, кг, не более:
|
|
- сухая (конструкционная) |
14160
|
14400
|
|
- эксплуатационная |
15160
|
15400
|
|
Распределение массы по осям,%:
|
|
- передняя ось |
58+2
|
|
- задняя ось |
42+2
|
|
Дорожный просвет, мм, :
|
|
- под главной передачей ведущего моста |
550
|
|
- под осью вертикального шарнира |
440
|
|
Колея, мм |
2255+40
|
|
База, мм |
3750+50
|
|
Наименьший радиус поворота (по оси следа наружного колеса с выключенным задним мостом), м |
7,7+0,5
|
|
Максимальная глубина преодолеваемого брода, м |
1,0
|
|
Габаритные размеры, мм:
|
|
- длина (с поднятым навесным устройством) |
7250+50
|
|
- ширина |
2975+50
|
|
- высота |
3735+40
|
|
Путь торможения при скорости 8,3м/с(30 км/ч), не более, м |
13,0
|
|
Предельный угол поперечной статической устойчивости, рад(град.) |
0,61(35)
|
|
Предельные углы, рад(град) :
|
|
- подъема (спуска) |
0,31(18)
|
0,35(20)
|
|
- крена |
0,21(12)
|
0,35(20)
|
|
- подъема с прицепом |
0,21(12)
|
0,21(12)
|
|
Емкость топливного бака, л |
800
|
|
ДВИГАТЕЛЬ
|
ЯМЗ-238НД4
|
8481.10
|
|
Номинальная мощность, кВт (л.с.) |
184(250)
|
257(350)
|
|
Эксплуатационная мощность, кВт (л.с.) |
168(229)
|
235(320)
|
|
Номинальная частота вращения, мин.-1 |
1900
|
1900
|
|
Максимальный крутящий момент, Н.м (кгс.м) |
1108(113)
|
1570(160)
|
|
Предпусковой подогрев двигателя |
ПЖД-30
|
-
|
|
ТРАНСМИССИЯ
|
|
КПП – механическая, с переключением четырех передач без разрыва потока мощности в пределах каждого из четырех режимов (16 скоростей переднего и 8 скоростей заднего хода) |
|
Скорости движения при номинальной частоте оборотов двигателя и отсутствии буксования, м/с (км/ч) |
Передний ход - 1,3(4,72)...9,4(33,8)
Задний ход - 1,6(5,86)...6,7(24,0)
|
|
Скорость движения при номинальном (5 т) тяговом усилии, м/с (км/ч) |
2,1 (7,58)
|
|
Подмоторный и грузовой мосты – ведущие, грузовой мост - отключаемый |
|
Межколесный дифференциал – двухсторонняя зубчатая муфта свободного хода |
|
ХОДОВАЯ ЧАСТЬ
|
|
Подвеска мостов |
Жесткая
|
|
Шины промышленные |
29,5/75R25
|
|
Ободья |
разборные
|
|
Рабочие тормоза |
сухие, колодочного типа с пневмоприводом
|
|
Стояночный тормоз |
колодочно-дисковый с пневмопружинным приводом
|
|
ТИП КАБИНЫ И ЕЕ ОБОРУДОВАНИЕ
|
Двухместная, цельнометаллическая, с термо-, вибро- и шумоизоляцией; со встроенным каркасом безопасности, защищающим оператора при опрокидывании машины (ROPS) и от падающих предметов (FOPS).
Сиденье оператора – подрессоренное.
Два вентилятора обдува передних и задних стекол, стекла – тонированные.
Два отопителя. |
|
СИСТЕМА НАВЕСНОГО ОБОРУДОВАНИЯ
|
Раздельно-агрегатная, позволяет управлять навесным устройством трактора, а также рабочими органами навесных, полунавесных и прицепных машин и орудий.
Гидронасос – НШ-50А-4Л, производительность насоса – 70 л/мин.
Гидрораспределитель – Р80-3/1-222
Номинальное давление жидкости в гидросистеме – 16,0 Мпа(160 кгс/кв.см)
Навесное устройство – трехточечный механизм стандартной навески для использования с сельскохозяйственными орудиями, машинами и агрегатами, предназначенными для агрегатирования с тракторами тягового класса 5 т.
Гидрокрюк – входит в комплект поставки. Устанавливается на нижних тягах навесного устройства. Механизм предназначен для работы трактора с прицепами, полуприцепами, а также для буксировки различных машин и орудий.
Диаметр зева крюка – 48 мм.
Расстояние в транспортном положении от оси крюка до поверхности грунта - не менее 700 мм. |
|
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по отдельному заказу)
|
|
Предпусковой подогреватель на модуль К-703М-12. |
|
Кондиционер фирмы « Август» |
|
Автономный отопитель кабины фирмы «Webasto» |
|
Гидросистема управления поворотом фирмы «Danfoss» |
По вопросам приобретения трактора К_700 к-703 М(А)-12 обращайтесь по телефону 8 (812) 332-32-75. Продажа и доставка в Санкт-Петербурге, Москве и других регионах России: Иркутск, Барнаул, Тюмень, Салехард и в др. Качественная служба доставки гарантирует безопасность вашему грузу.

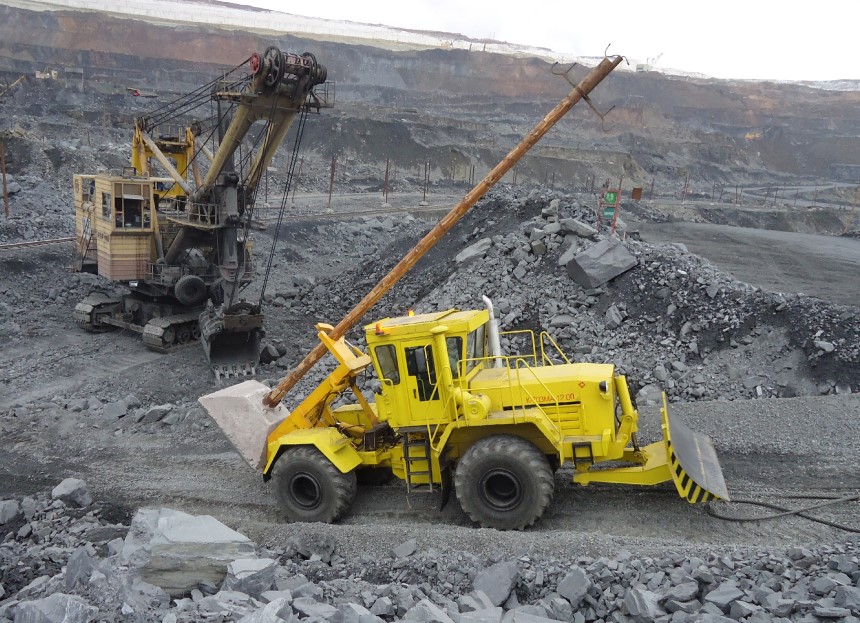

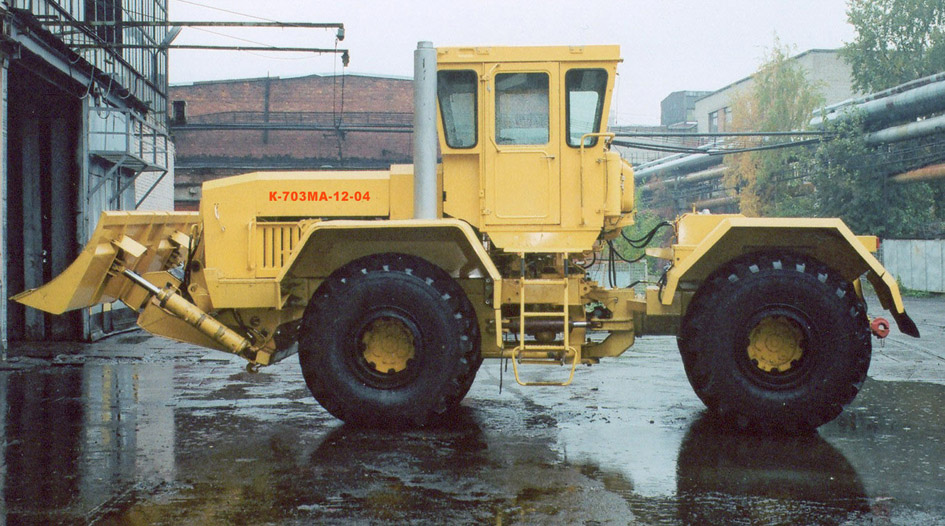

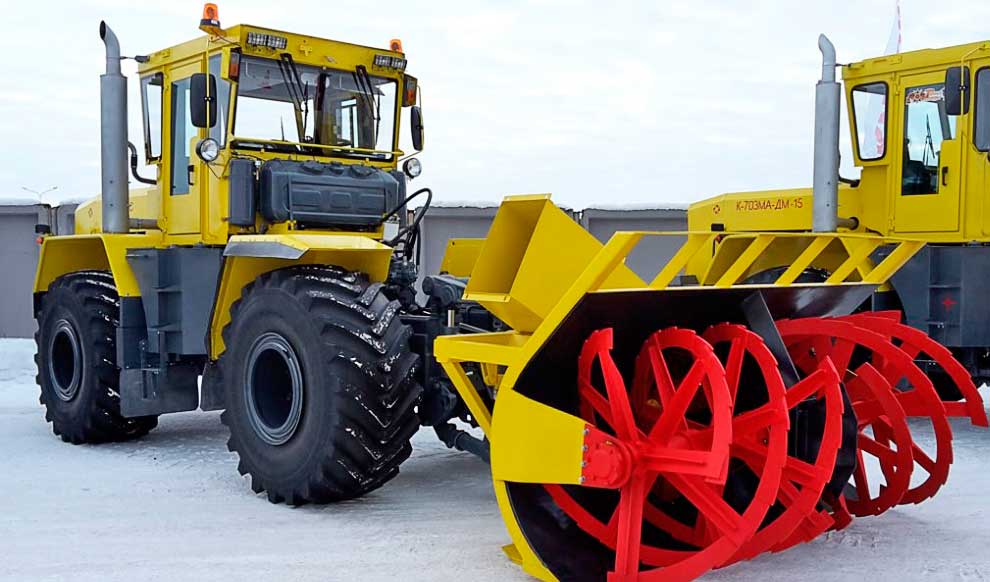

Дополнительные фото:
|
